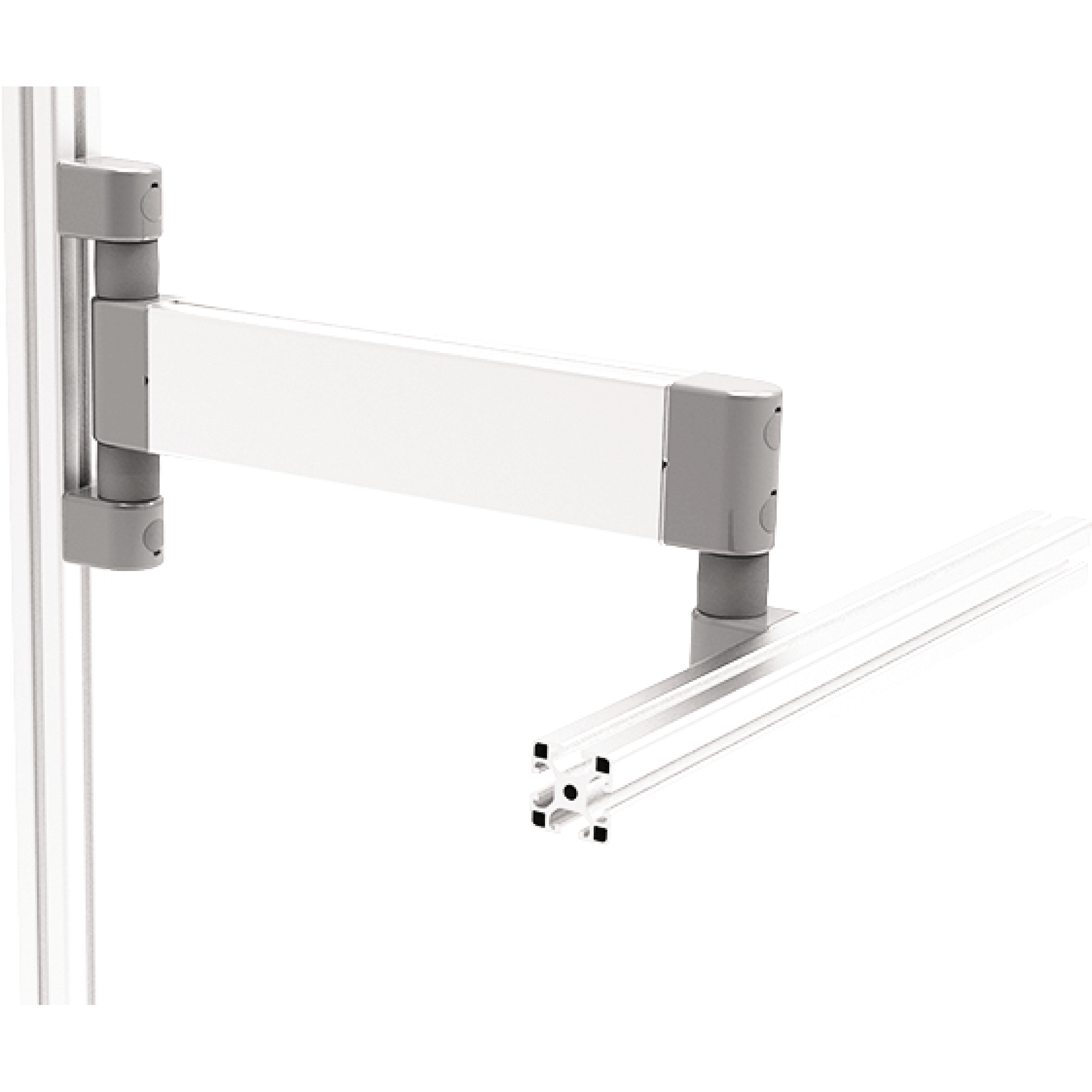

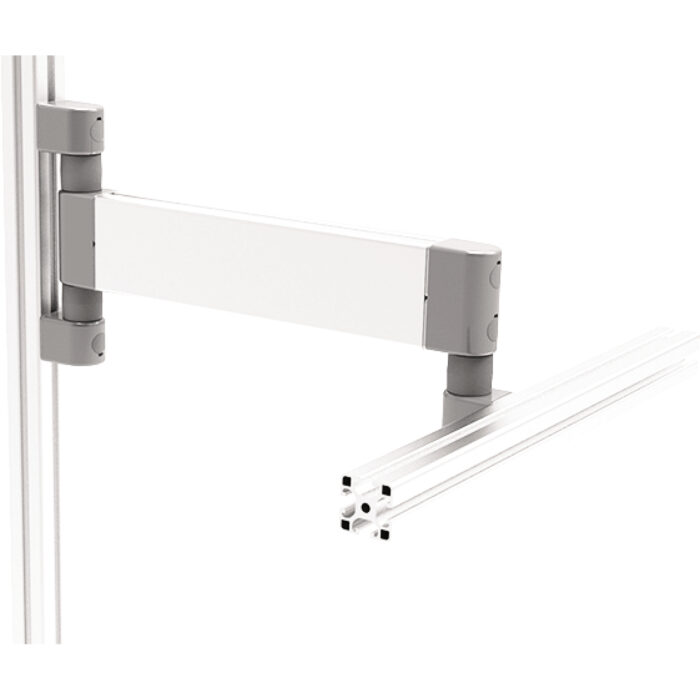

Systemarm I80H 370 (Set)

zzgl. Mindermengenzuschlag*

Nicht vorrätig

Verpackungseinheit: 1 Stück

Dieses Produkt ist derzeit ausverkauft und nicht verfügbar.

*Bitte beachten Sie, dass in den Kategorien “LEAN” und “Maschinenbaukomponenten” bei Bestellungen mit einem Netto-Warenwert unter 65€ ein Mindermengenzuschlag anfällt. Bei nicht-Erreichen wird der Netto-Auftragswert automatisch von uns auf 65€ erhöht.

Zusätzliche Information

Verpackungseinheit

1 Stück

Verfügbare Farben

Arm: alufarbig , Gehäuse: alufarbig , Abdeckring: grau ≈ RAL 7042 , Abdeckkappen: grau ≈ RAL 7042 , Nutfixierungsplatten: alufarbig

Verfügbares Material

Arm: Aluminium , Gehäuse: Aluminiumdruckguss , Abdeckring: Kunststoff , Einsätze: Stahl , Friktionswelle: Stahl , Abdeckkappen: Kunststoff , Schrauben: Stahl , Scheiben: Stahl

Tragkraft

17 kg

Ausführung

vormontiert, ab Profil 40

Set

Set 1, Set 2, Set 3

Set1

1 Systemarm I80H 370 mit Friktionsgelenk, , 3 Abdeckkappen , 3 Schrauben DIN EN ISO 4762 (DIN 912) – M8 x 45 (für Nutenstein Friktionsgelenk-Seite)

Set2

1 Systemarm I80H 370 mit Anschluss-Friktionsgelenk, , 2 Abdeckkappe, , 2 Schraube DIN EN ISO 4762 (DIN 912) – M8 x 45 (für Nutenstein Friktionsgelenk-Seite), , 1 Schraube DIN EN ISO 4762 (DIN 912)

Set3

1 Systemarm I80H 370 mit Doppel-Friktionsgelenk, , 3 Abdeckkappen , 3 Schrauben DIN EN ISO 4762 (DIN 912) – M8 x 45 (für Nutenstein Friktionsgelenk-Seite)

Oberflächen

Arm: eloxiert , Gehäuse: pulverbeschichtet , Schrauben: verzinkt , Scheiben: verzinkt , Nutfixierungsplatten: pulverbeschichtet , Nutensteine: verzinkt

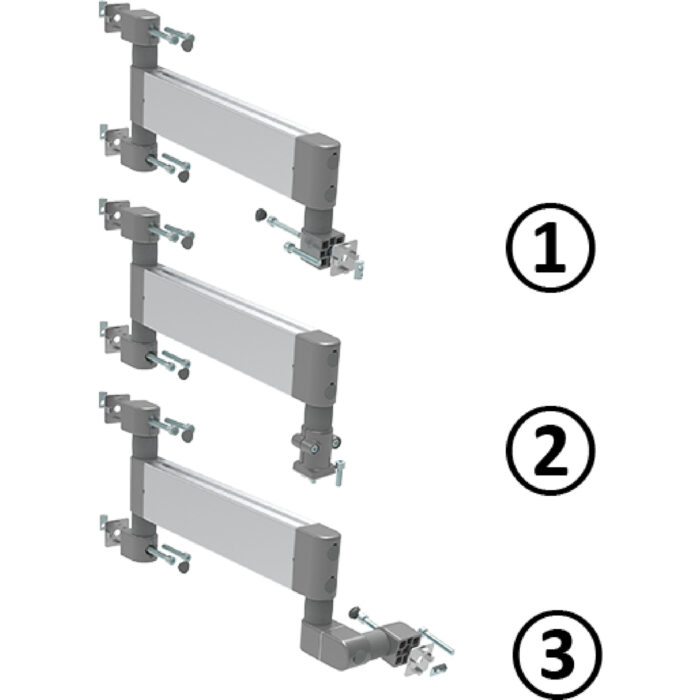

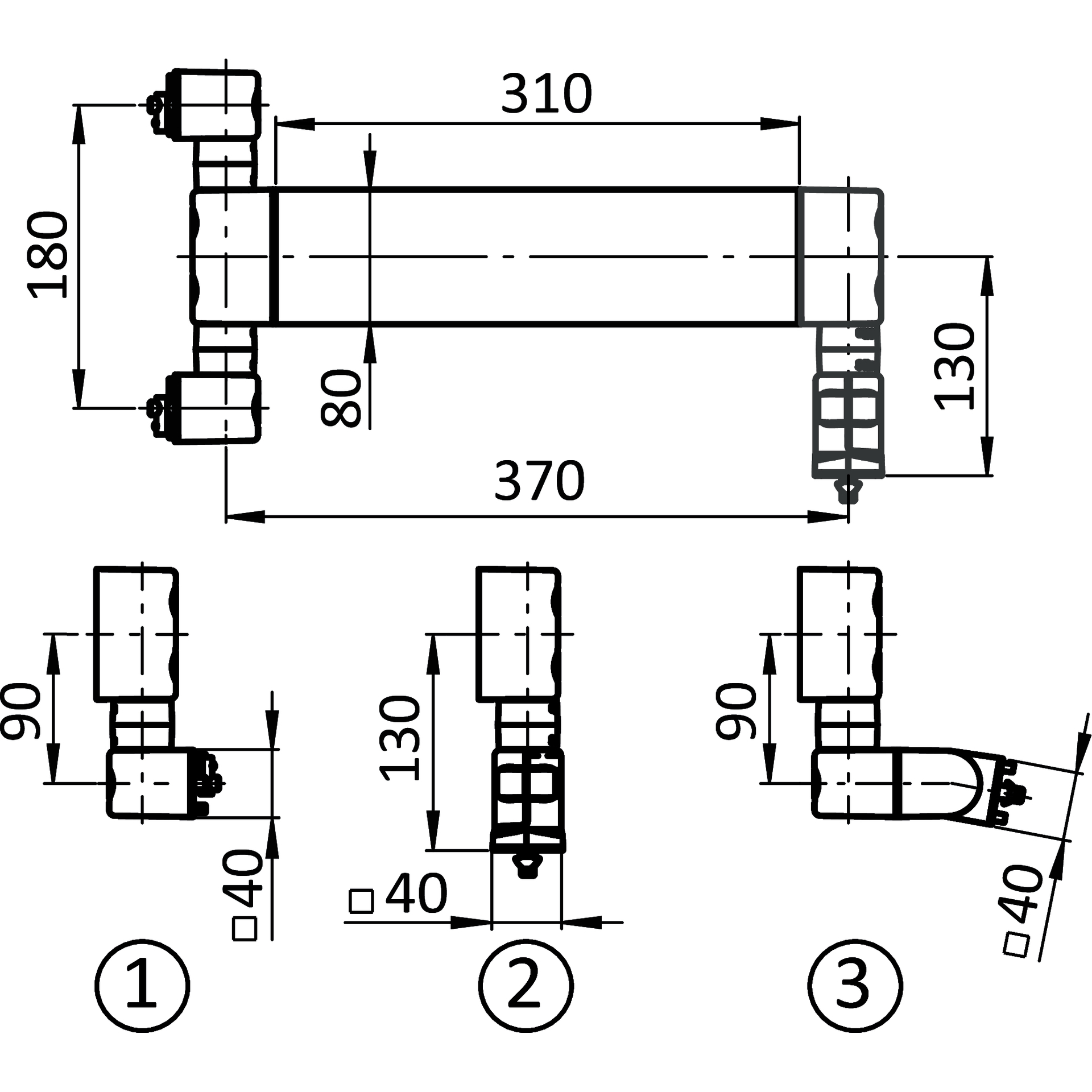

Abbildung

①, ②, ③

Profile

I

Version

mit Anschluss-Friktionsgelenk, mit Doppel-Friktionsgelenk, mit Friktionsgelenk
