Friktionsgelenk I40L für Systemarm (Set)

82,20  zzgl. MwSt.

Ausführung
Rastermaß 40 mm

Beschreibung

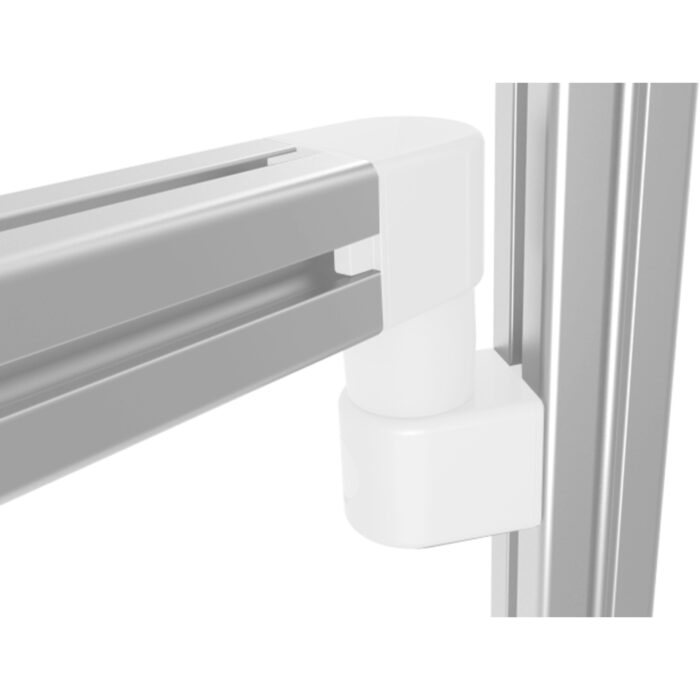

Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Lieferzeit: 5-7 Tage

- W (Nm)- W (Nm)0.5 W (Nm)0.5 W (Nm)12 W (Nm)12 W (Nm)15 W (Nm)15 W (Nm)3 W (Nm)3 W (Nm)9 W (Nm)9 W (Nm)

Artikelnummer: LP 061FGZ40LN08 Kategorie:

Beschreibung

Ausführung
Rastermaß 40 mm

Beschreibung
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Material
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl

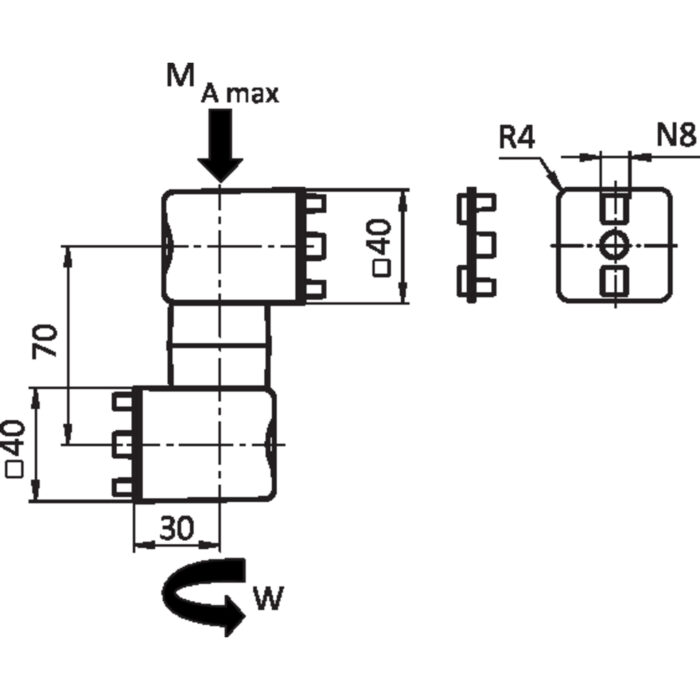

MAmax
45.0

Profil
I

B
40

R
4.0

Farbe
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig

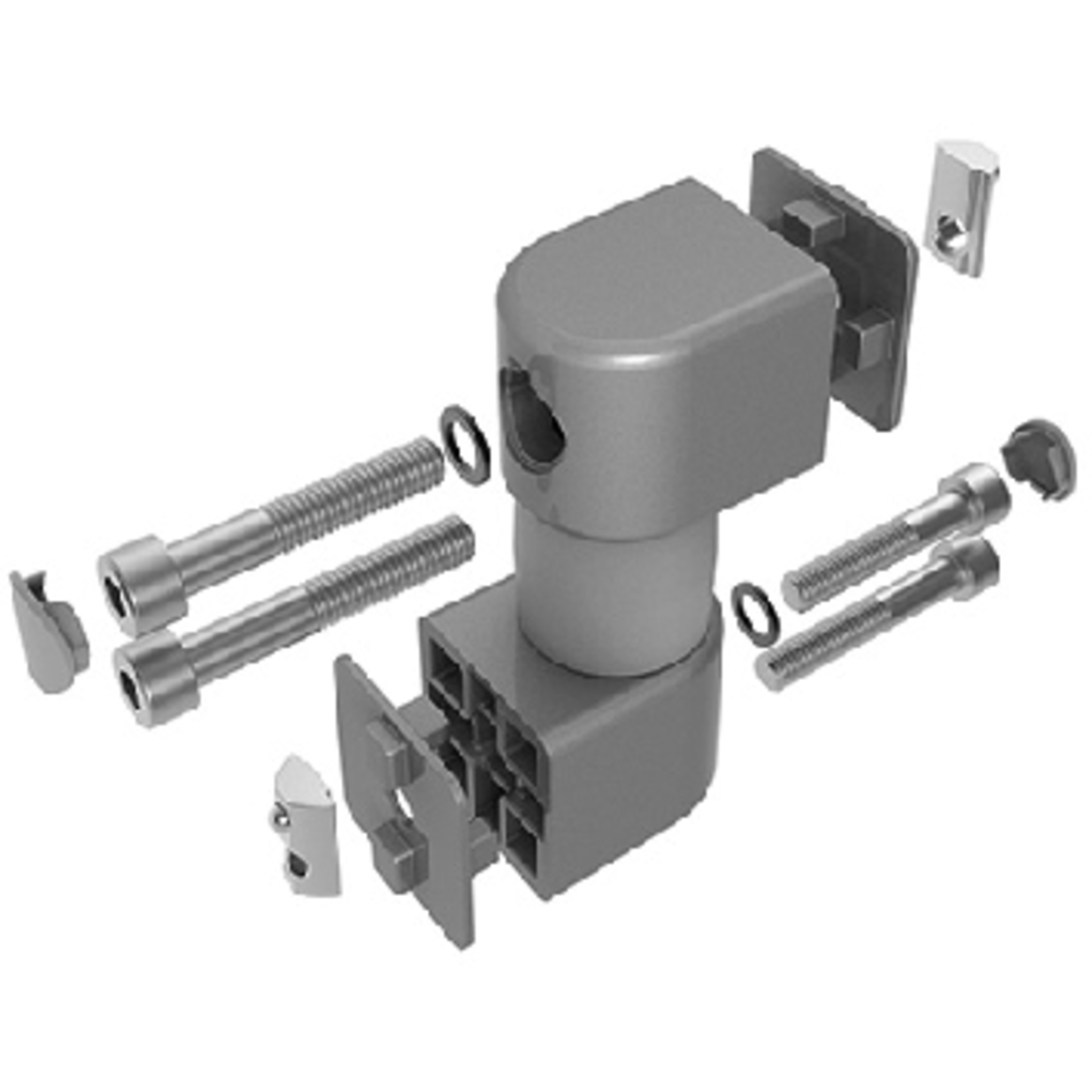

Liefereinheit
1 Set

Set
1 Friktionsgelenk
2 Abdeckkappen
2 Schrauben DIN 912 – M8 x 45 (für Nutenstein)
2 Schrauben DIN 912 – M8 x 50 (für Kernloch)
2 Scheiben 8-FSt
2 Nutfixierungsplatten
2 Nutensteine – Nut 8 – M8

Oberfläche
Gehäuse: lackiert
Nutfixierungsplatten: lackiert
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt

Zusätzliche Information

Gewichtn. a.
Variante

– W (Nm), 0.5 W (Nm), 12 W (Nm), 15 W (Nm), 3 W (Nm), 9 W (Nm)
